攝像機報警輸入輸出如何接線安裝?

攝像機報警輸入輸出如何接線安裝?

攝像機報警輸入輸出設備有哪些?
有幾種接線方法?
485接口接線方法是什么?
今天,就給大家詳細介紹下

溫馨提示:在進行接線操作時,請先對設備進行斷電

01


攝像機報警輸入接線


常見的報警輸入設備:紅外探測器(紅外對射),電子圍欄,門磁,煙感等。


報警輸入只需接入開關量信號,所以不區分正負極,ALARM_IN和GND接口直接和報警輸入設備的接線連接即可。

注意需要確認告警輸入設備是干接點輸出還是濕接點輸出
  • 干接點:無源開關;接點之間無極性,如各種開關,傳感器,繼電器等;

  • 濕接點:有源開關;接點區分正負極,不能反接。

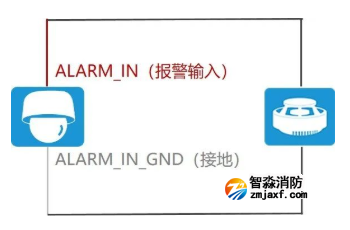

干接點接線方法

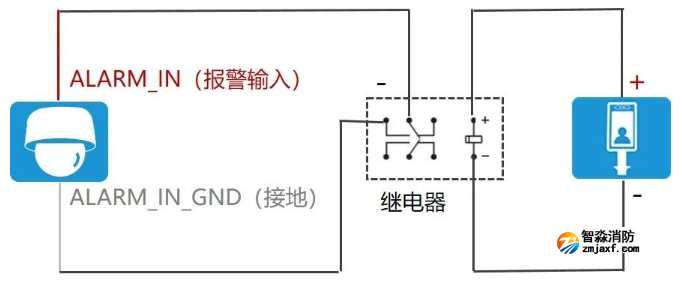

濕接點接線方法

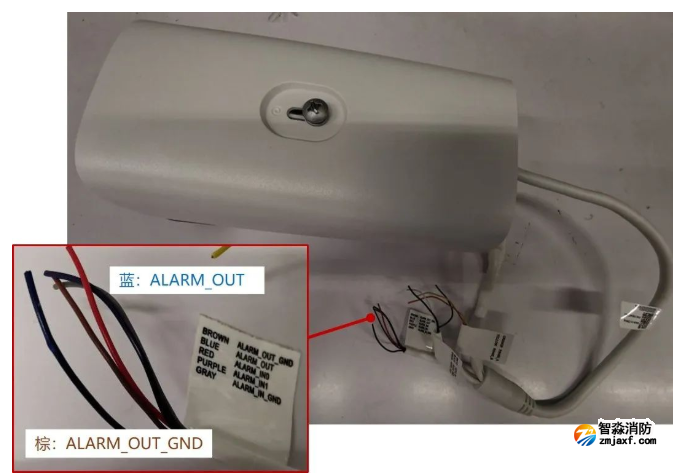

攝像機報警輸出接線


常見的報警輸出設備:警號(喇叭),報警燈,門禁開關,揚聲器開關等。


當前攝像機報警接口為濕接點,報警設備支持最大24V 100mA的電壓直流輸入。如果對接支持高壓的開關,需要在外部增加繼電器做隔離。

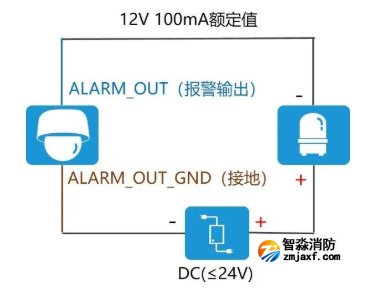

低壓直流告警設備接線方法(濕接點)

1. 攝像機的ALARM_OUT接報警設備的正極;
2. 攝像機的ALARM_OUT_GND接報警設備的GND/電源的負極。


注意:如果報警輸出設備輸出的直流電流過大,需要在報警輸出設備與ALARM_OUT之前串接限流電阻,限制ALARM_OUT的電流<100mA。

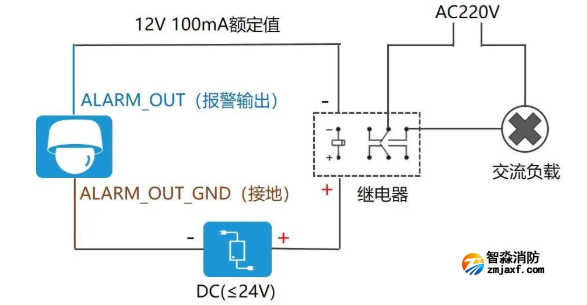

高壓告警設備接線方法(干接點)

1. 電源的正極接繼電器正極;
2. 電源的負極接攝像機的ALARM_OUT_GND;
3. 繼電器的負極接攝像機的ALARM_OUT。


注意
1. 如果報警輸出設備輸出的直流電流過大,需要在報警輸出設備與ALARM_OUT之前串接限流電阻,限制ALARM_OUT的電流<100mA;
2. 繼電器的選型:線圈端的耐壓需要與選用的DC電源匹配,耐壓值高于DC電源電壓。


03


攝像機RS845接口接線

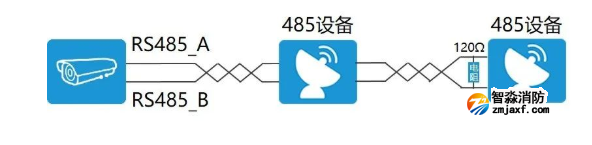

攝像機支持半雙工2線式RS485接口,常見的設備有:云臺,雷達等。
接線最好采用雙絞線。接多個485設備時,建議采用菊花鏈連接,末端建議增加匹配電阻。
1. 攝像機的RS485_A接設備RS485_A(或RS485+);
2. 攝像機的RS485_B接設備RS485_B(或RS485-)。
